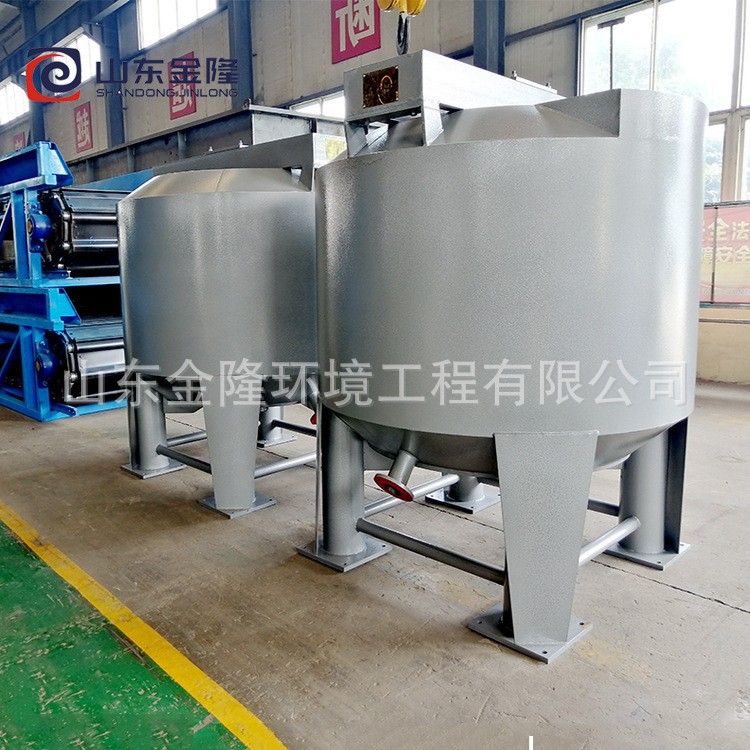

ZGS 系列立式高濃水力碎漿機


       ZGS 系列立式高濃水利碎漿機,是跟據水利渦旋原理設計而成。轉子采用雙螺旋和飛力相結合的機構,當轉子旋轉時,高濃漿料作徑向循環運動,促使廢水加速水化,疏解。在運轉過程中,廢紙總是處在高濃狀態下疏解成纖維分離,已達到再生利用之目的。此外轉子的漿葉為斜螺旋體。不會形成細小屑片,為漿料篩選創造有利條件。本結構是既新穎、合理、碎漿濃度高。具有節能、節水、占的面積小等特點,是理想的廢紙?jiān)偕O(shè)備。

  一、結構與工作原理

        ZGS型系列立式高濃水力碎漿機主要由槽體、葉輪、轉子、篩板、立柱等組成。其主要碎解機構為葉輪和轉子,當葉輪和轉子旋轉時,高濃漿料做徑向運動,同時轉子上的兩頭螺旋葉片旋轉運動下,由槽體側面軸向翻動,使廢紙?jiān)诓蹆?nèi)加速疏解水化,由于廢紙漿料在槽體內處于高濃狀態,通過葉輪和兩頭螺旋葉片軸向和徑向運動,纖維互相摩擦、使油墨粒子與纖維分離。由此,由于轉子和螺旋葉片前切點較弱、對廢紙中的輕質物質(如塑料薄膜)僅起剝離作用,不會形成碎屑,以利漿料的篩選。

  二、安裝說明

       本機出廠前,葉輪、轉子、兩頭螺旋葉片、偉動帶輪等均靜平衡校正,并空運轉試驗。安裝時務必將四根立柱平面校正、使設備主軸線與水平面垂直。在設備頂部需留出1.5cm以上的空間,已備拆卸轉子。電動機接線試機時,葉輪作逆時針旋轉(俯視)。為安全起見,建議用戶一是將槽體入口高于操作臺8 0 cm二是如低于8 0cm ,在槽體入口周圍加防護欄。設備工作時,因水力剪切作用,使設備產生晃動,需在低于水力碎漿機上口800cm處,用鋼筋混凝土加固。

   三、 工藝說明

       在本機內進行廢紙(脫墨)碎解時,需用熱水和填加脫墨劑后再投入廢紙,然后起動運轉繼續投入廢紙至要求濃度。處理一般書報紙、畫刊畫報等廢紙,水溫一般控制在60℃-95℃,溫度越高碎解廢紙的速度越快,越省電。應根據脫墨工藝要求和廢紙品種的不同,選擇還可加入適量的NaOH。碎解濃度一般在10-13%,放漿時加水稀釋到5 – 6%。機體旁配有稀釋管,該管水壓力一般為1 – 3Kg/cm。每槽全程時間(指加料經碎解至放料)根據廢紙品種的不同一般20-40分鐘。

   四、使用與維護

      必須在設備處于正常的工作狀態下使用。嚴禁將鐵塊、石塊、木塊。包裝帶等雜物投入漿槽內。不宜將成捆書本投入將槽內。為保證良好密封,經常檢查和添加盤根填料。定期王軸承內添加更換潤滑脂。
